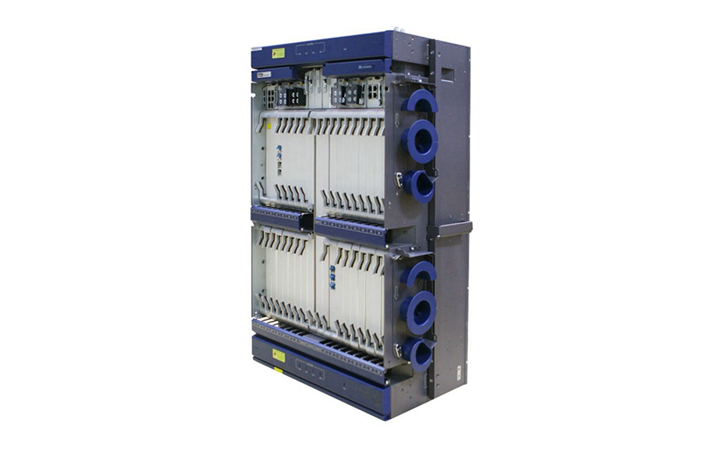

OptiX OSN8800（簡稱OSN8800）是華為新一代智能化的MS-OTN產品。它是根據以IP為核心的城域網發展趨勢而推出的面向未來的產品，采用全新的架構設計，可實現動態的光層調度和靈活的電層調度，并具有高集成度、高可靠性和多業務等特點。
OSN8800 T64/T32/T16可組建成完整的OTN端到端網絡，也可與OptiX BWS1600G、OptiX OSN1800、OptiX OSN6800共建波分網絡，還可與NG-SDH/PTN或數通設備混合組網，實現完整的傳送解決方案。
以大容量OTN調度能力和長途波分特性為基本特征，集成了ROADM、T-bit電交叉、100M~100G全顆粒調度、光電聯動智能、10G/40G/100G、豐富的管理和保護等功能。為客戶構建端到端OTN/WDM骨干傳送解決方案，實現多業務、大容量、全透明的傳輸功能。設備集成了6.4 Tbit/s交叉容量、40 Gbit/s、100 Gbit/s和200 Gbit/s高速線路、高可靠性、綠色易維等產品特點。
結構
OptiX OSN 8800 T32以子架為基本工作單位。子架采取獨立直流供電。
OptiX OSN 8800 T32子架結構如圖1所示。

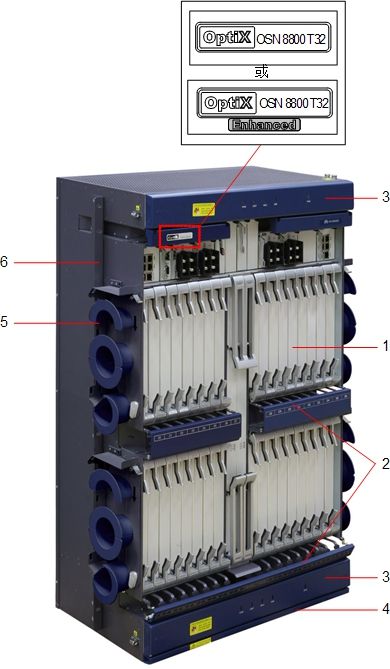

圖1 OptiX OSN 8800 T32子架結構示意圖
1.單板區 | 2.走纖槽 | 3.風機盒 |
4.防塵網 | 5.盤纖架 | 6.子架掛耳 |
說明：
有“Enhanced”標簽的子架為OptiX OSN 8800 T32增強子架；沒有“Enhanced”標簽的子架為OptiX OSN 8800 T32通用子架。在網管上分別顯示為“OSN8800 T32增強”和“OSN8800 T32標準”。
須知
增強子架和通用子架不能互換使用。
單板區：所有單板均插放在此區，共有50槽位。
走纖槽：從單板拉手條上的光口引出的光纖跳線經過走纖區后進入機柜側壁。
風機盒：OptiX OSN 8800 T32有上下兩個風機盒分別裝配3個大風扇，為子架提供通風散熱功能。風機盒上有四個子架指示燈，指示子架運行狀態。
防塵網：防止灰塵隨空氣流動進入子架，防塵網需要定期抽出清洗。
盤纖架：子架兩側有活動盤纖架，機柜內一個子架的光纖跳線在機柜側面可通過盤纖架繞完多余部分后連接到另一個子架。
子架掛耳：用于將子架固定在機柜中。
槽位說明
OptiX OSN 8800 T32子架有50個槽位。
OptiX OSN 8800 T32子架槽位分布如圖2所示。

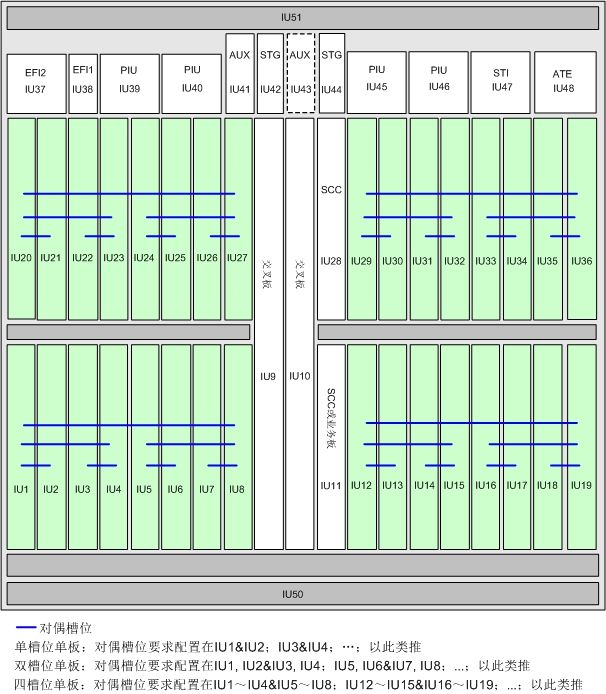

圖2 OptiX OSN 8800 T32子架槽位示意圖
對偶槽位是指開銷可以通過背板總線串通的一對槽位。
OptiX OSN 8800 T32通用子架的IU43為預留槽位，OptiX OSN 8800 T32增強子架的IU41為主用AUX單板，IU43為備用AUX單板。
說明：
僅TN52AUX在增強子架上支持1+1備份。
IU9、IU10槽位固定用于插放集中交叉板：UXCH/UXCM/XCH/XCM。
如下槽位用于插放1+1備份的單板。
| 單板 | 主用槽位和備用槽位 |
|---|---|
| PIU | IU39 & IU45、IU40 & IU46 |
| SCC | IU28 & IU11 |
| STG | IU42 & IU44a |
| UXCH/UXCM/XCH/XCM | IU9 & IU10a |
| TN52AUX | OptiX OSN 8800 T32增強子架：IU41 & IU43 |
| a： 交叉板和時鐘板主備倒換是同時發生的。9號交叉板和42號時鐘板強綁定，10號交叉板和44號時鐘板強綁定。例如，9號交叉板故障時，不論42號時鐘板是否可用，整機業務將全部倒換到10號交叉板和44號時鐘板。時鐘板故障時同理。 只有交叉板和時鐘板同時雙配時，交叉板和時鐘板的1+1備份機制才能有效運行。如果交叉板雙配，但時鐘板單配，交叉板將無法倒換。交叉板單配時同理。 | |
產品規格
指標 | OptiX OSN 8800 T32a | ||
|---|---|---|---|

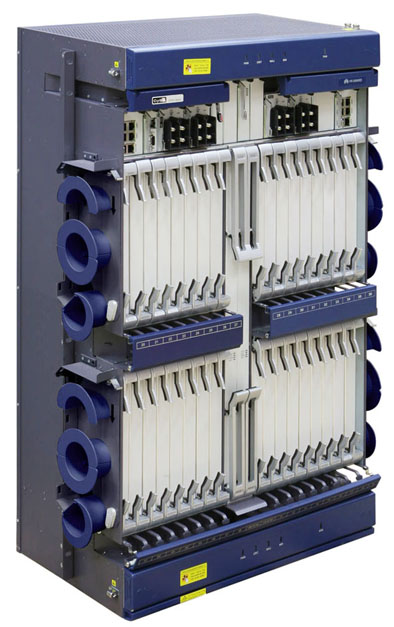

產品外觀 |
| ||
外形尺寸 (mm) | 498 (寬) x 295 (深) x 900 (高) | ||
可插放業務板的槽位數 | 32 | ||
交叉 | 光層 | 1～20維ROADM | |
電層 | 增強子架：
通用子架：
| ||
波長 (最大) |
| ||
中心波長范圍 | DWDM： 1529.16 nm～1567.13 nm (extended C-band， ITU-T G.694.1) CWDM： 1471 nm～1611 nm (Band S+C+L， ITU-T G.694.2) | ||
單通道最大速率 | 400 Gbit/s （OTUC4） | ||
支持的業務類型 | SDH、SONET、以太網、SAN、OTN、視頻 | ||
線路速率 | 2.5 Gbit/s、10 Gbit/s、40 Gbit/s、100 Gbit/s、200 Gbit/s、400 Gbit/s | ||
支持的可插拔光模塊 | eSFP、SFP+、XFP、CFP、CFP2、QSFP28、QSFP+ | ||
單個PID組的最大接入容量 | 200 Gbit/s | ||
網絡拓撲 | 點到點、鏈形、星形、環形、環帶鏈、相切環、相交環和網狀組網 | ||
備份和保護 | 網絡級保護（OTN） | 光線路保護、板內1+1保護、客戶側1+1保護、ODUk SNCP、支路SNCP、SW SNCP、ODUk環網保護、OWSP | |
網絡級保護（OCS） | 線性復用段保護、環形復用段保護、跨洋復用段保護、SNCP、SNCTP | ||
網絡級保護（以太網和分組） | DBPS、DLAG、ERPS、 LAG、LPT、MC-LAG、MSTP、PW APS、STP和RSTP、Tunnel APS、VLAN SNCP | ||
設備級保護 | 電源備份、風扇備份、交叉板備份、系統控制與通信板備份、集中時鐘板備份、AUX單板1+1備份 | ||
光功率管理 | ALS、AGC、ALC、APE、IPA、OPA | ||
時鐘 |
| ||
簡易運維 | 智慧光管系統（SOM），智能光纖管理系統 | ||
ASON |
說明： OptiX OSN 8800 T16不支持SDH ASON。 | ||
海纜特性 | 支持擴展C波段的海纜應用。 | ||
標準工作電壓 | -48V DC/-60V DC 電壓工作范圍：
| ||
典型功耗 | 8800 T32增強子架
8800 T32通用子架
| ||
最大功耗b |
| ||
設備運行環境 | 子架溫度：
子架相對濕度：
| ||
系統平均修復時間(MTTR) | 4小時 | ||
系統平均故障間隔時間(MTBF) | 60.40年 | ||
a：OptiX OSN 8800 T32 和8800 T64有兩種類型子架：增強子架和通用子架。增強子架和通用子架除了交叉容量、功耗不同，外觀和技術指標都相同。 b：子架最大功耗表示子架在全部配置最大功耗單板時的總功耗。 | |||
