EFS0 交換功能快速以太網板

更新時間：2023-11-27 點擊數：

SSN5EFS0（簡稱EFS0）帶交換功能的快速以太網處理板，主要用于解決以太業務接入、帶寬管理和以太業務二層交換等電信應用領域。華為EFS0單板由以太網接入模塊、網絡處理模塊、映射模塊、接口轉換模塊、邏輯控制模塊、時鐘模塊和電源模塊組成。

華為SSN5EFS0單板屬于以太網交換處理板，可用在OptiX OSN1500/OSN2500/OSN3500/OSN7500系列設備上實現以太網的接入、匯聚，以太網數據的二層交換、端口的隔離、流分類、數據流量控制、VLAN的管理、優先級配置等數據特性、以及數據的封裝/解封裝、虛級聯、SDH的映射/解映射等功能。華為EFS0同時可以與寬帶接入設備及數通設備對接，提供全網的解決方案。支持二層交換、MPLS、組播等功能和特性。

功能和特性

EFS0單板支持二層交換、MPLS、組播等功能和特性。

EFS0單板的具體功能和特性如表1所示。

表1 EFS0單板功能特性
功能和特性 描述
基本功能 處理8路FE業務
接口類型
  • 與ETF8配合使用支持10Base-T/100Base-TX，滿足IEEE 802.3u標準。
  • 與EFF8配合使用支持100Base-FX/LX/VX/ZX，滿足IEEE 802.3u標準。
  • N5EFS0與ETF8A配合使用支持100Base-TX，滿足IEEE 802.3u標準。
  • N5EFS0與EFF8A配合使用支持100Base-FX/LX，滿足IEEE 802.3u標準。
配合出線板
  • 配合ETF8實現8路FE電信號接入。
  • 配合EFF8實現8路FE光信號接入。
  • 配合ETS8和TSB8實現8路FE電信號的TPS保護。
  • N5EFS0還可以配合ETF8A實現8路FE電信號接入。
  • N5EFS0還可以配合EFF8A實現8路FE光信號接入。
接口特性 工作模式
  • FE電口：支持自協商、100M全雙工、100M半雙工、10M全雙工、10M半雙工。
  • FE光口：支持100M全雙工。
  • N5EFS0配合ETF8A使用時，僅支持自協商和100M全雙工。
端口流量控制方式 自協商 支持（FE光口不支持）
非自協商 支持（配合EFF8單板使用時，不支持非自協商流量控制）
端口狀態查詢/配置 支持
接口類型查詢 支持
光功率門限值的設定 不支持
可插拔光模塊 不支持
業務類型 EPL 支持基于PORT的透明傳送。
EVPL
  • 支持共享PORT的EVPL業務。
  • 支持共享VCTRUNK的EVPL業務。
    • 基于VLAN標簽隔離
    • 基于MPLS標簽隔離
  • 最大支持4096條LINK業務。
EPLAN

N4EFS0/N5EFS0支持基于IEEE 802.1d MAC bridge的EPLAN業務。

  • 最大支持2K個黑名單和2K個靜態MAC地址，共享2K個。N5EFS0單板的黑名單只支持目的MAC地址校驗，不支持源MAC地址校驗。
  • 支持源MAC地址自學習功能，MAC地址表大小為16K，支持MAC地址老化時間的設置和查詢。
  • 支持靜態MAC路由配置。
  • N4EFS0/N5EFS0支持動態MAC地址的查詢。
  • 支持的VB數目最大為16個，每個VB邏輯端口最大為30個。
  • 支持按VB+VLAN或者VB+LP查詢實際學習的MAC地址數目。
EVPLAN
  • 支持基于VB+VLAN方式的數據隔離。
  • 支持的VB數目最大為16個，每個VB邏輯端口最大為30個。
  • 支持設置最多4096條VLAN業務。
  • 支持基于IEEE 802.1q Virtual Bridge的EVPLAN業務。
  • N5EFS0還支持基于IEEE 802.1ad Provider Bridge的EVPLAN業務。
業務規格 以太網數據幀格式 IEEE 802.3 支持
Ethernet II 支持
IEEE 802.1 q/p 支持
幀長范圍 支持1518Byte～9600Byte報文長度設置，支持最大不超過9600Byte的Jumbo幀。
映射方式 VC-12、VC-3、VC-12-Xv（x≤63）、VC-3-Xv（x≤12）
封裝格式 HDLC 不支持
LAPS 不支持
GFP-F 支持
MPLS技術 支持
VLAN技術 支持4094個VLAN標簽，VLAN技術滿足IEEE 802.1q/p標準。
最大上行帶寬
  • N1EFS0的最大上行帶寬為622Mbit/s。
  • N2EFS0/N4EFS0/N5EFS0的最大上行帶寬為1.25Gbit/s。
  • 支持槽位帶寬自適應。
最大綁定帶寬

N1EFS0：12xVC-3或者63xVC-12+9xVC-3

N2EFS0/N4EFS0/N5EFS0：24xVC-3或者126xVC-12+18xVC-3

VCTRUNK規格
數量：
  • N1EFS0的VCTRUNK數量為12。
  • N2EFS0/N4EFS0/N5EFS0的VCTRUNK數量為24。

配置特點：

  • 每個級別的VC通道被一個VCTRUNK綁定使用后，其他VCTRUNK則不能再使用。
  • N2EFS0/N4EFS0/N5EFS0槽位帶寬為622M bit/s時需綁定使用VCTRUNK1～VCTRUNK12。
  • VCTRUNK1至VCTRUNK12只能綁定1～4 VC-4通道的低階業務，VCTRUNK13至VCTRUNK24只能綁定5～8 VC-4通道的低階業務。
  • 第4、8這兩個VC-4既能綁定為VC-3通道也能綁定為VC-12通道，其他VC-4只能綁定為VC-3通道。
  • 每個VCTRUNK最多可以綁定12個VC-3或63個VC-12。
  • 同一個VCTRUNK只能綁定一種級別的通道，不能既綁定VC-12通道，又綁定VC-3通道。
保護方式 TPS N1EFS0不支持，N2EFS0/N4EFS0/N5EFS0支持。
BPS 不支持
PPS 不支持
DLAG 不支持
LAG

N1EFS0不支持鏈路聚合，N2EFS0/N4EFS0/N5EFS0支持手工鏈路聚合和負載分擔。滿足IEEE 802.3ad和IEEE 802.1AX標準。

LCAS

N1EFS0/N2EFS0不支持。

N4EFS0/N5EFS0支持，可以實現帶寬的動態增加、動態減少和保護功能，滿足ITU-T G.7042標準。

LPT N1EFS0/N2EFS0支持點到點LPT，N4EFS0/N5EFS0支持點到點LPT和點到多點LPT，滿足華為公司內部協議標準。
STP/RSTP 支持廣播報文抑制功能和快速生成樹協議（Rapid Spanning Tree Protocol），滿足IEEE 802.1w標準。
MSTP 不支持
同步 同步以太 不支持
1588v2 不支持
維護特性 ETH OAM
  • N1EFS0和N2EFS0不支持。
  • N4EFS0/N5EFS0支持CC、LB、LT，滿足IEEE 802.1ag標準；支持OAM_Ping，滿足華為公司內部協議標準。
  • N4EFS0/N5EFS0支持OAM自動發現、遠端環回、故障檢測、鏈路性能監控，滿足IEEE 802.3ah標準；支持自環檢測，滿足華為公司內部協議標準。
測試幀
  • N1EFS0/N2EFS0支持Ethernet承載方式下的測試幀。
  • N4EFS0/N5EFS0支持Ethernet/GFP承載方式下的測試幀。
響應Ping功能

不支持

端口鏡像 N1EFS0/N2EFS0/N4EFS0不支持，N5EFS0支持入端口鏡像。
環回能力 以太網端口PHY層 支持內環回
以太網端口MAC層 支持內環回
VC-4級別 不支持
VC-3級別 N1EFS0/N2EFS0/N4EFS0支持內環回和外環回，N5EFS0不支持。
VC-12級別 不支持
RMON 支持端口級的以太網性能監測。
軟復位 N1EFS0/N2EFS0支持軟復位，軟復位會中斷業務。N4EFS0/N5EFS0支持軟復位，軟復位不影響業務。當N4EFS0/N5EFS0兼容替代N1EFS0/N2EFS0時，支持軟復位，軟復位不影響業務。
硬復位 支持
熱插拔 支持
告警和性能 提供豐富的告警和性能事件，便于設備的管理和維護。
QoS
  • 支持CAR，粒度為64kbit/s。

  • N1EFS0支持基于PORT、PORT+VLAN、PORT+VLAN PRI的業務分類。

  • N2EFS0、N4EFS0與N5EFS0支持基于PORT、PORT+VLAN、PORT+VLAN+VLAN PRI的流分類。
  • N5EFS0還支持基于PORT+SVLAN的流分類。
IGMP Snooping 協議使能 支持
端口老化時間 支持
快速離開

N1EFS0、N2EFS0和N4EFS0不支持。

N5EFS0支持。

未知組播報文丟棄

N1EFS0、N2EFS0和N4EFS0不支持。

N5EFS0支持。

靜態組播表項 不支持
Hub/Spoke

N1EFS0、N2EFS0不支持。

N4EFS0和N5EFS0支持。

流量控制 支持基于端口的IEEE 802.3x流量控制。
說明：

僅EPL業務支持端口流量控制。

流量監控 N5EFS0支持基于端口和VCTRUNK的流量監控。

面板

EFS0單板的面板上有單板指示燈和條形碼。

面板圖

EFS0單板面板外觀圖如圖1所示。

圖1 EFS0面板外觀圖
EFS0 交換功能快速以太網板(圖1)

指示燈

單板面板上的指示燈有：

  • 單板硬件狀態燈（STAT）—紅綠雙色指示燈
  • 業務激活狀態燈（ACT）—綠色指示燈
  • 單板軟件狀態燈（PROG）—紅綠雙色指示燈
  • 業務告警指示燈（SRV）—紅、綠、黃三色指示燈

單板指示燈的具體含義請參見指示燈。

接口

EFS0面板上沒有接口，接口在ETF8或EFF8單板上。當N5EFS0配合ETF8或EFF8時，接口在ETF8或EFF8單板上。

單板保護

EFS0單板支持1:1 TPS（Tributary Protection Switching）保護。

說明：

OptiX OSN設備的TPS保護由交叉時鐘板檢測，當主控板不在位或故障時，倒換仍然可以成功。

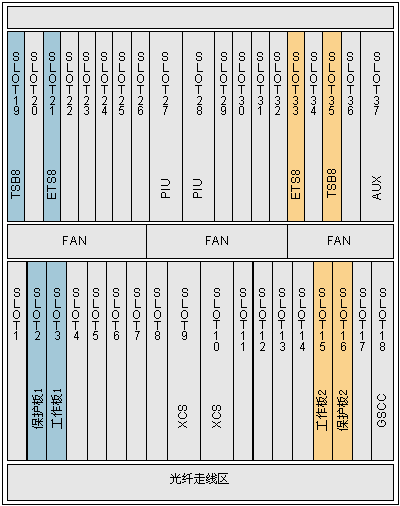

EFS0工作單板和保護單板的槽位配置如圖2所示。

圖2 EFS0板1:1 TPS保護時工作板和保護板的槽位配置
EFS0 交換功能快速以太網板(圖2)

圖2中，位于slot 2的單板保護slot 3的單板；位于slot 16的單板保護15的單板。ETS8保護倒換轉接單板配合工作EFS0單板使用，TSB8橋接板配合保護EFS0使用。EFS0、ETS8和TSB8板的槽位分布如表2所示。

表2 EFS0、ETS8和TSB8板的槽位分布
單板 保護組1 保護組2
EFS0（保護板） slot 2 slot 16
EFS0（工作板） slot 3 slot 15
TSB8 slot 19 slot 35
ETS8 slot 21 slot 33

技術指標

EFS0單板指標包含機械指標和功耗。

機械指標

EFS0板的機械指標如下：

  • 單板尺寸：25.4mm（寬）x235.2mm（深）x261.4mm（高）
  • N1EFS0重量：1.0kg
  • N2EFS0重量：1.0kg
  • N4EFS0重量：1.0kg
  • N5EFS0重量：0.6kg

功耗

N1EFS0單板在常溫（25C）條件下最大功耗為35W。

N2EFS0單板在常溫（25xC）條件下最大功耗為35W。

N4EFS0單板在常溫（25xC）條件下最大功耗為35W。

N5EFS0單板在常溫（25xC）條件下最大功耗為22W。
