SSN1EFS0A（簡稱EFS0A）16路帶交換功能的快速以太網處理板，主要用于解決以太業務接入、匯聚，以太網數據的二層交換。華為EFS0A同時可以與寬帶接入設備及數通設備對接，提供全網的解決方案。支持二層交換、MPLS、組播等功能和特性。
華為SSN1EFS0A單板屬于以太網交換處理板，可用在OptiX OSN1500/OSN2500/OSN3500/OSN7500系列設備上，主要用于解決以太業務接入、帶寬管理和以太業務二層交換等電信應用領域。華為EFS0A單板由以太網接入模塊、網絡處理模塊、映射模塊、接口轉換模塊、邏輯控制模塊、時鐘模塊和電源模塊組成。
功能和特性
EFS0A單板支持二層交換、MPLS、組播等功能和特性。
EFS0A單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 | ||
|---|---|---|---|
| 基本功能 | 處理16路FE業務。 | ||
| 接口類型 | |||
| 配合出線板 |
| ||
| 接口特性 | 工作模式 | FE電口：支持自協商、100M全雙工、100M半雙工、10M全雙工、10M半雙工。 FE光口：支持100M全雙工。 | |
| 端口流量控制方式 | 自協商 | 支持（FE光口不支持） | |
| 非自協商 | 支持 | ||
| 端口狀態查詢/配置 | 支持 | ||
| 接口類型查詢 | 支持 | ||
| 光功率門限值的設定 | 不支持 | ||
| 可插拔光模塊 | 不支持 | ||
| 業務類型 | EPL | 支持基于PORT的透明傳送。 | |
| EVPL |
| ||
| EPLAN |
| ||
| EVPLAN |
| ||
| 業務規格 | 以太網數據幀格式 | IEEE 802.3 | 支持 |
| Ethernet II | 支持 | ||
| IEEE 802.1 q/p | 支持 | ||
| 幀長范圍 | 支持1518Byte～9600Byte報文長度設置，支持最大不超過9600Byte的Jumbo幀。 | ||
| 映射方式 | VC-12、VC-3、VC-12-Xv（x≤63）、VC-3-Xv（x≤12） | ||
| 封裝格式 | HDLC | 不支持 | |
| LAPS | 不支持 | ||
| GFP-F | 支持 | ||
| MPLS技術 | 支持 | ||
| VLAN技術 | 支持4094個VLAN標簽，VLAN技術滿足IEEE 802.1q/p標準。 | ||
| 最大上行帶寬 | 最大上行帶寬為2.5Gbit/s，支持槽位帶寬自適應。 | ||
| 最大綁定帶寬 | 48xVC-3或者252xVC-12+36xVC-3 | ||
| VCTRUNK規格 | 數量：32 配置特點：
| ||
| 保護方式 | TPS | 支持 | |
| BPS | 不支持 | ||
| PPS | 不支持 | ||
| DLAG | 不支持 | ||
| LAG | 支持手工鏈路聚合和負載分擔，滿足IEEE 802.3ad和IEEE 802.1AX標準。 | ||
| LCAS | 可以實現帶寬的動態增加、動態減少和保護功能，滿足ITU-T G.7042標準。 | ||
| LPT | 支持點到點LPT和點到多點LPT，滿足華為公司內部協議標準。 | ||
| STP/RSTP | 支持廣播報文抑制功能和快速生成樹協議，滿足IEEE 802.1w標準。 | ||
| MSTP | 不支持 | ||
| 同步 | 同步以太 | 不支持 | |
| 1588v2 | 不支持 | ||
| 維護特性 | ETH OAM |
| |
| 測試幀 | 支持Ethernet/GFP承載方式下的測試幀。 | ||
| 響應Ping功能 | 不支持 | ||
| 端口鏡像 | 支持入端口的鏡像。 | ||
| 環回能力 | 以太網端口PHY層 | 支持內環回 | |
| 以太網端口MAC層 | 支持內環回 | ||
| VC-4級別 | 不支持 | ||
| VC-3級別 | 不支持 | ||
| VC-12級別 | 不支持 | ||
| RMON | 支持端口級的以太網性能監測。 | ||
| 軟復位 | 支持軟復位，軟復位不影響業務。 | ||
| 硬復位 | 支持 | ||
| 熱插拔 | 支持 | ||
| 告警和性能 | 提供豐富的告警和性能事件，便于設備的管理和維護。 | ||
| QoS |
| ||
| IGMP Snooping | 協議使能 | 支持 | |
| 端口老化時間 | 支持 | ||
| 快速離開 | 不支持 | ||
| 未知組播報文丟棄 | 不支持 | ||
| 靜態組播表項 | 不支持 | ||
| Hub/Spoke | 支持 | ||
| 流量控制 |
支持基于端口的IEEE 802.3x流量控制。 說明： 僅EPL業務支持端口流量控制。 | ||
| 流量監控 | 支持基于端口和VCTRUNK的流量監控。 | ||
面板
EFS0A單板的面板上有單板指示燈和條形碼。
面板圖

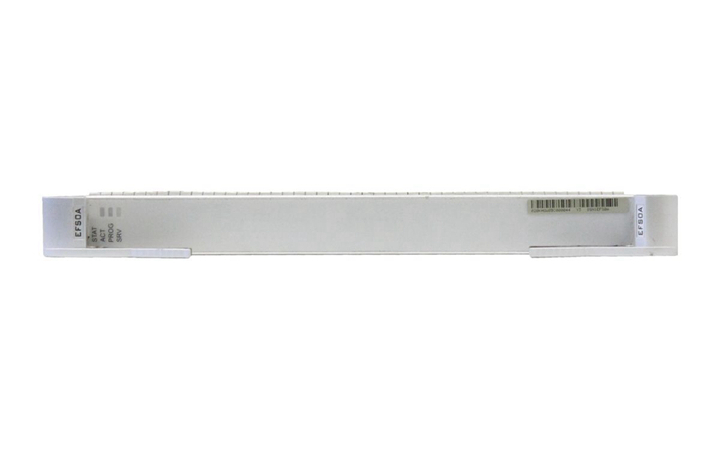

EFS0A單板面板外觀圖如圖1所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
接口
EFS0A面板上沒有接口，接口在ETF8或EFF8單板上。
單板保護
EFS0A單板支持1:1 TPS（Tributary Protection Switching）保護。
OptiX OSN設備的TPS保護由交叉時鐘板檢測，當主控板不在位或故障時，倒換仍然可以成功。
EFS0A工作單板和保護單板的槽位配置如圖2所示。
位于slot 2的單板保護slot 3的單板；位于slot 16的單板保護15的單板。ETS8保護倒換轉接單板配合工作EFS0A單板使用，TSB8橋接板配合保護EFS0A使用。EFS0A、ETS8和TSB8板的槽位分布如表2所示。
| 單板 | 保護組1 | 保護組2 |
|---|---|---|
| EFS0A（保護板） | slot 2 | slot 16 |
| EFS0A（工作板） | slot 3 | slot 15 |
| TSB8 | slot 19、slot 20 | slot 35、slot 36 |
| ETS8 | slot 21、slot 22 | slot 33、slot 34 |
技術指標
EFS0A單板指標包含機械指標和功耗。
機械指標
EFS0A板的機械指標如下：
功耗
EFS0A單板在常溫（25C）條件下最大功耗為32W。
