華為SSN1D75S單板屬于PDH接口倒換板，可用在OptiX OSN7500/OSN3500/OSN2500/OSN1500系列設備上為PDH處理板提供信號輸入和輸出接口。同時，當對應的PDH處理板配置了TPS保護時，需要采用接口倒換板才能完成TPS保護。華為D75S單板用于輸入輸出32路E1電信號，需配合PQ1單板使用。

面板

D75S單板的面板上有接口、條形碼。

面板圖

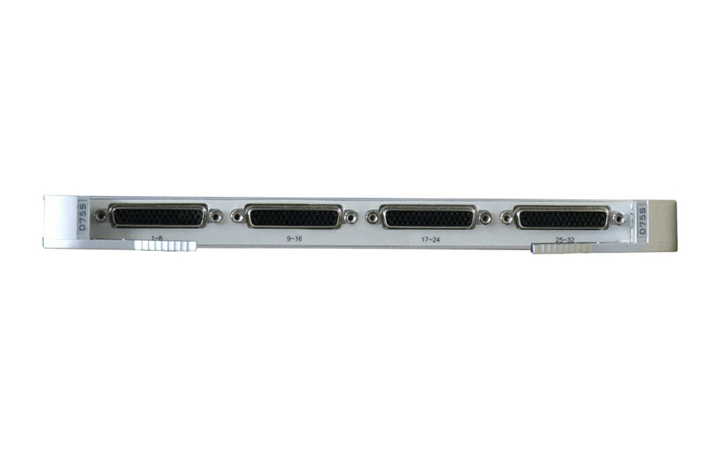

D75S單板面板外觀圖如圖1所示。

圖1 D75S的面板圖

接口

D75S單板面板上共有4個DB44接口，各接口類型和用途如表1所示。

表1 D75S單板的面板接口說明

面板接口	接口類型	用途
1～8	DB44	接收第1～8路E1信號。
9～16	DB44	接收第9～16路E1信號。
17～24	DB44	接收第17～24路E1信號。
25～32	DB44	接收第25～32路E1信號。

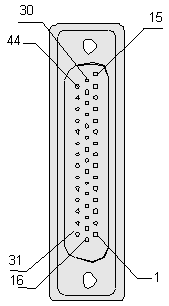

DB44接口的管腳說明如表2所示。

表2 D75S單板的DB44接口管腳說明

前視圖	針腳	用途	備注	針腳	用途	備注
	38	接地端	第一路信號的接收R1	34	接地端	第五路信號的接收R5
	23	信號接收端		19	信號接收端
	37	接地端	第二路信號的接收R2	33	接地端	第六路信號的接收R6
	22	信號接收端		18	信號接收端
	36	接地端	第三路信號的接收R3	32	接地端	第七路信號的接收R7
	21	信號接收端		17	信號接收端
	35	接地端	第四路信號的接收R4	31	接地端	第八路信號的接收R8
	20	信號接收端		16	信號接收端
	15	接地端	第一路信號的發送T1	11	接地端	第五路信號的發送T5
	30	信號發送端		26	信號發送端
	14	接地端	第二路信號的發送T2	10	接地端	第六路信號的發送T6
	29	信號發送端		25	信號發送端
	13	接地端	第三路信號的發送T3	9	接地端	第七路信號的發送T7
	28	信號發送端		24	信號發送端
	12	接地端	第四路信號的發送T4	8	接地端	第八路信號的發送T8
	27	信號發送端		7	信號發送端
