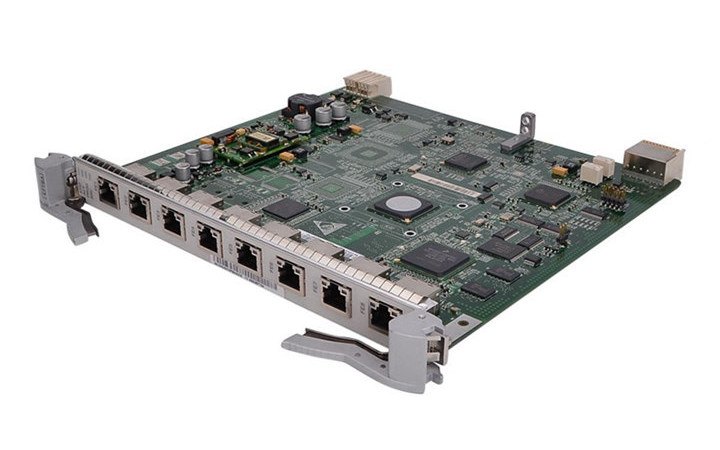

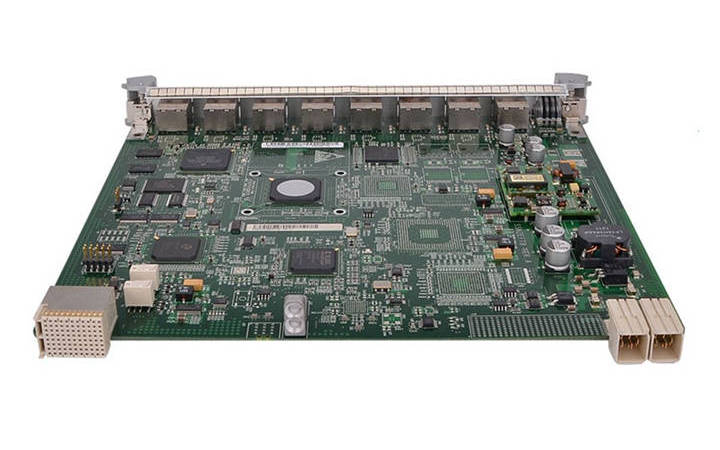

SSN2EFT8A（簡稱EFT8A）8端口10M/100M以太網透傳處理板，主要用于解決以太業務接入、帶寬管理和以太業務匯聚等電信應用領域。華為EFT8A以太網透明傳輸板可實現以太網業務的點到點透明傳輸。
華為SSN2EFT8A單板屬于以太網板，可用在OptiX OSN1500/OSN2500/OSN3500/OSN7500系列設備上，支持以太網業務透明傳輸、LCAS和測試幀等功能和特性。華為N2EFT8A單板由以太網接入模塊、映射模塊、接口轉換模塊、邏輯控制模塊、時鐘模塊和電源模塊組成。EFT8A通過以太網單板上的接口，實現數據的收發、映射、數據流量控制，支持基于端口的點到點透傳，數據的封裝/解封裝，部分開銷及指針處理，虛級聯，SDH的映射/解映射，LCAS等。
功能和特性
EFT8A單板支持以太網業務透明傳輸、LCAS和測試幀等功能和特性。
EFT8A單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 | ||
|---|---|---|---|
| 基本功能 | 透明傳送8路FE業務 | ||
| 接口類型 |
支持10Base-T/100Base-TX，滿足IEEE 802.3u標準。
| ||
| 配合出線板 |
采用面板直接出線，接入8路以太網電信號。
| ||
| 接口特性 | 工作模式 | 支持100M全雙工、10M全雙工和自協商 | |
| 端口流量控制方式 | 自協商 | 不支持 | |
| 非自協商 | 支持 | ||
| 端口狀態查詢/配置 | 支持 | ||
| 接口類型查詢 | 支持 | ||
| 光功率門限值的設定 | 不支持 | ||
| 可插拔光模塊 | 不支持 | ||
| 業務類型 | EPL | 支持基于PORT的透明傳送。 | |
| 業務規格 | 以太網數據幀格式 | IEEE 802.3 | 支持 |
| Ethernet II | 支持 | ||
| IEEE 802.1q TAG | 支持 | ||
| 幀長范圍 |
| ||
| 映射方式 | VC-3、VC-12、VC-12-Xv（X≤63）和VC-3-Xv（X≤3） | ||
| 封裝格式 | HDLC | 支持 | |
| LAPS | 支持 | ||
| GFP-F | 支持 | ||
| MPLS技術 | 不支持 | ||
| VLAN技術 | 支持VLAN的透明傳輸。 | ||
| 最大上行帶寬 | 1.25Gbit/s，支持槽位帶寬自適應。 | ||
| 最大綁定帶寬 | 12xVC-3或者63xVC-12+9xVC-3 | ||
| VCTRUNK規格 | 數量：8
配置特點：
| ||
| 保護方式 | TPS | 不支持 | |
| LCAS | 支持，可以實現帶寬的動態增加、動態減少和保護功能，滿足ITU-T G.7042標準。 | ||
| LPT | 支持點到點LPT，滿足ITU-T G.7042標準。 | ||
| LAG | 不支持 | ||
| 時鐘同步 | 同步以太 | 不支持 | |
| 1588v2 | 不支持 | ||
| 維護特性 | ETH OAM | N1EFT8A不支持。 N2EFT8A支持CC、LB、LT，滿足IEEE 802.1ag標準。 N2EFT8A支持OAM自動發現、鏈路性能監控、故障檢測、遠端環回、自環檢測，滿足IEEE 802.3ah標準。 | |
| 測試幀 | 支持GFP承載方式下的測試幀。 | ||
| 響應Ping功能 | 不支持 | ||
| 端口鏡像 | 不支持 | ||
| 環回能力 | 以太網端口PHY層 | 支持內環回 | |
| 以太網端口MAC層 | 支持內環回 | ||
| VC-4級別 | 不支持 | ||
| VC-3級別 | 支持內環回和外環回 | ||
| VC-12級別 | 不支持 | ||
| RMON | 支持端口級的以太網性能監測。 | ||
| 軟復位 | 支持軟復位，軟復位不影響業務。 | ||
| 硬復位 | 支持 | ||
| 熱插拔 | 支持 | ||
| 告警和性能 | 提供豐富的告警和性能事件，便于設備的管理和維護。 | ||
| QoS | 不支持 | ||
| Hub/Spoke | 不支持 | ||
| 流量控制 |
支持基于FE端口的IEEE 802.3x流量控制。 說明： 僅EPL業務支持端口流量控制。 | ||
面板
SSN2EFT8A單板的面板上有單板指示燈、接口和條形碼。
面板圖

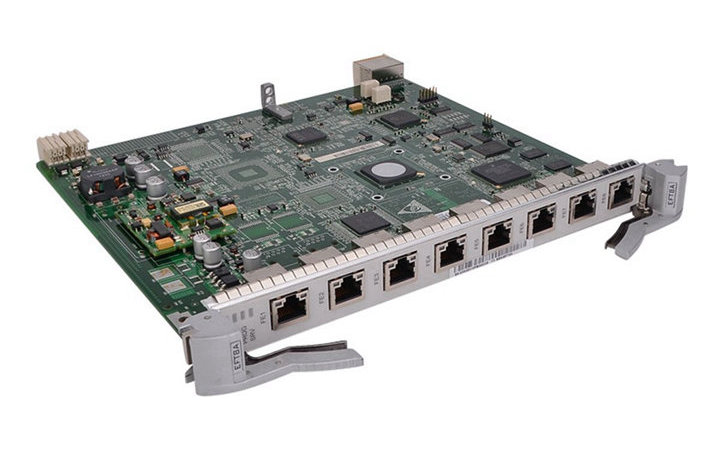

EFT8A單板面板外觀圖如圖1所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
接口
SSN2EFT8A單板面板上共有8個FE接口，各接口類型和用途如表2所示。接口對應的線纜請參見直通網線和交叉網線。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| FE1 | RJ-45 | 接收和發送10Base-T/100Base-TX信號。 |
| FE2 | RJ-45 | 接收和發送10Base-T/100Base-TX信號。 |
| FE3 | RJ-45 | 接收和發送10Base-T/100Base-TX信號。 |
| FE4 | RJ-45 | 接收和發送10Base-T/100Base-TX信號。 |
| FE5 | RJ-45 | 接收和發送10Base-T/100Base-TX信號。 |
| FE6 | RJ-45 | 接收和發送10Base-T/100Base-TX信號。 |
| FE7 | RJ-45 | 接收和發送10Base-T/100Base-TX信號。 |
| FE8 | RJ-45 | 接收和發送10Base-T/100Base-TX信號。 |
技術指標
EFT8A單板指標包含機械指標和功耗。
接口指標
EFT8A單板的電接口指標如表3所示。
| 類型 | 描述 |
|---|---|
| FE電接口 | FE電接口（RJ-45/EoS） |
機械指標
EFT8A板的機械指標如下：
功耗
EFT8A單板在常溫（25C）條件下單板最大功耗為26W。
