OptiX OSN1500B傳輸設備支持在現有TDM網絡上疊加基于分組域的以太網業務。

如圖1所示，分組業務和傳統SDH業務共存于同一個網絡中，分組業務在分組環上傳送，傳統SDH業務在TDM環上傳送，兩種業務互不干擾。

隨著IP化的完成，OptiX OSN1500B傳輸設備可平滑升級到純分組域，滿足不斷增加的分組業務需求。

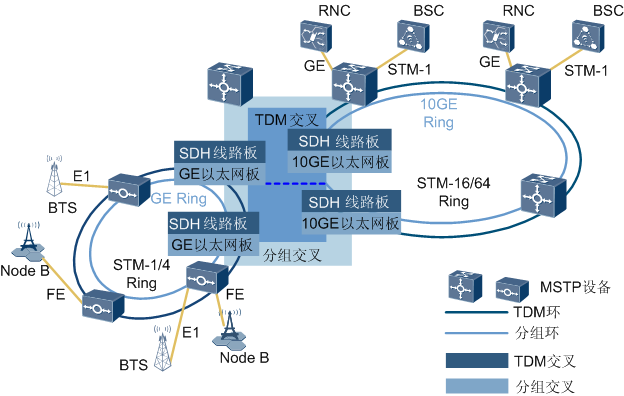

圖1 接入層疊加GE環，匯聚/核心層疊加10GE

在以上典型組網中，接入層設備一般選用OptiX OSN1500B或OptiX OSN500/IOSN550；匯聚/骨干層設備一般選用OptiX OSN3500/OSN7500/7500 II。

在接入層，SDH業務在STM-1/STM-4環上進行傳送；分組以太網業務在GE環上進行傳送。在骨干/匯聚層，SDH業務在STM-16/STM-64環上進行傳送；分組以太網業務在10GE環上進行傳送。

傳統TDM域上的SDH業務和分組域上的以太網業務獨立傳送。

在TDM域，OptiX OSN1500B設備使用端到端的TDM業務保護；在分組域，OptiX OSN1500B設備使用端到端的Tunnel/PW保護，滿足50ms的快速倒換要求。
