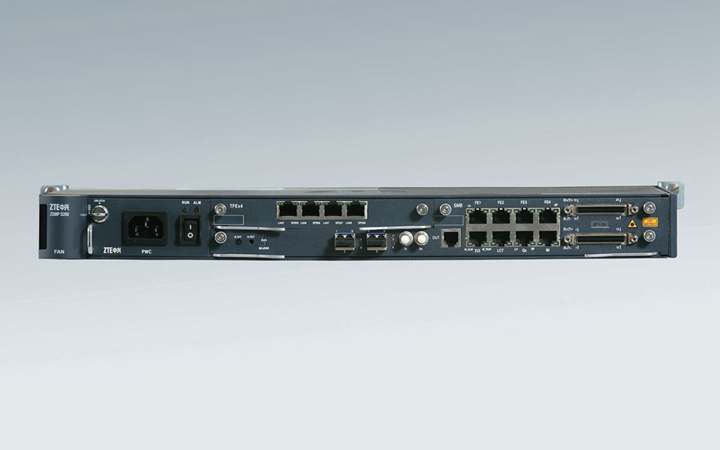

ZXMP S200光端機（中興S200）是中興廠家開發的緊湊型STM-4/STM-1多業務接入設備，能夠?qū)崿F(xiàn)STM-4、STM-1、E3/T3、E1/T1、FE、N64k、SHD和2/4線音頻業務的傳輸與管理。中興ZXMP S200傳輸設備具備高
ZXMP S200是最高速率為STM-4級別的多業務接入SDH設備，適用于樓宇小區等多業務接入、商業大客戶專線接入和PDH設備替換。ZXMP S200定位于城域傳送網的接入層，負責傳統SDH業務，數據業務傳輸。靈活的設備配置：STM-4/STM-1兼容設備，采用SFP模塊，支持網絡設備從155M到622M的在線升級，可以作為標準的TM設備、ADM設備和REG設備。ZXMP S200可以和中興通訊其他SDH設備：ZXMP S325、ZXMP S330、ZXMP S385靈活配合使用。
體積小、結構緊湊
ZXMP S200設備體積小巧、設計緊湊、集成度高。
ZXMP S200系統操作全部為前向接口，維護方便。
支持多種電源輸入方式
ZXMP S200支持交流110 V/220 V、直流-48 V和直流+24 V電源輸入方式。
直流供電采用端口雙輸入方式，網管提供單路、雙路電源輸入狀態指示，且每路電源均有正常、告警狀態指示。整機采用集中供電方式。
網管接入能力
ZXMP S200設備可以納入U(xiǎn)31網絡管理系統進行管理。該網管系統可以管理中興通訊的所有光傳輸產品，并支持這些設備的混合組網。U31網管系統具有圖形化界面，操作簡單易用，系統具有視聽告警功能。
子架結構
ZXMP S200根據電源模塊以及業務接口類型的不同，可組成多種配置，滿足不同用戶的需求。各種配置的結構外形類似，電源接入方式、接口業務類型和數量不相同。
ZXMP S200由機箱、主板、插板（根據需要配置）、電源模塊、風扇模塊以及防塵模塊組成。
以接入直流電源-48 V，提供4路光接口、21路E1電接口主板為例，ZXMP S200結構外形如圖1所示。
圖1 ZXMP S200結構外形示意圖
1. 風扇模塊
2. 電源模塊
3. 假面板（或插板）
4. 主板
5. 防塵模塊
6. 子架
單板類型
ZXMP S200單板類型參見表1。
序號 | 代號 | 名稱 |
|---|---|---|
1 | SMCxD75E | 雙光口75 ? 8E1系統主板 |
2 | SMCxD75T | 雙光口75 ? 21E1系統主板 |
3 | SMCxF75E | 四光口75 ? 8E1系統主板 |
4 | SMCxF75T | 四光口75 ? 21E1系統主板 |
5 | SMCxD120E | 雙光口120 ? 8E1系統主板 |
6 | SMCxD120T | 雙光口120 ? 21E1系統主板 |
7 | SMCxF120E | 四光口120 ? 8E1系統主板 |
8 | SMCxF120T | 四光口120 ? 21E1系統主板 |
9 | SMCxD100E | 雙光口100 ? 8T1系統主板 |
10 | SMCxD100T | 雙光口100 ? 21T1系統主板 |
11 | SMCxF100E | 四光口100 ? 8T1系統主板 |
12 | SMCxF100T | 四光口100 ? 21T1系統主板 |
13 | SMBxD75E0 | 雙光口75 ? 8E1系統主板 |
14 | SMBxD75T0 | 雙光口75 ? 21E1系統主板 |
15 | SMBxF75E0 | 四光口75 ? 8E1系統主板 |
16 | SMBxF75T0 | 四光口75 ? 21E1系統主板 |
17 | SMBxD120E0 | 雙光口120 ? 8E1系統主板 |
18 | SMBxD120T0 | 雙光口120 ? 21E1系統主板 |
19 | SMBxF120E0 | 四光口120 ? 8E1系統主板 |
20 | SMBxF120T0 | 四光口120 ? 21E1系統主板 |
21 | SMBxD100E0 | 雙光口100 ? 8T1系統主板 |
22 | SMBxD100F0 | 雙光口100 ? 21T1系統主板 |
23 | SMBxF100E0 | 四光口100 ? 8T1系統主板 |
24 | SMBxF100F0 | 四光口100 ? 21T1系統主板 |
25 | PWA | -48 V電源模塊 |
26 | PWB | +24 V電源模塊 |
27 | PWC | 110 V/220 V電源模塊 |
28 | IBB | 2 Mbit/s BITS接口板 |
29 | IBBZ | 2 MHz BITS接口板 |
30 | ET1-75 | 21路E1電支路板（75 ?） |
31 | ET1-120 | 21路E1電支路板（120 ?） |
32 | TT1-100 | 21路T1電支路板（100 ?） |
33 | EIE3 | E3/T3電接口板 |
34 | V35B | V.35數據接口板 |
35 | TFEx4 | 4路透傳快速以太網電接口板 |
36 | TFEx4B | 4路透傳快速以太網光接口板 |
37 | AI | 音頻板 |
38 | OW | 公務板 |
39 | SDB | 4路SHDSL接口板 |
40 | SEC | 4路增強型智能以太網處理板 |
41 | EP3Fx3 | 3端口E3/T3電處理板 |
42 | MB | 背板 |
43 | FAN | 風扇板 |
技術指標
ZXMP S200子架的技術指標參見表2。
| 技術指標 | 說明 |
|---|---|
| 交叉容量 | 高階10G，低階5G |
| 業務槽位數 | 1 |
| 業務接口 | E1/T1/E3/T3,STM-1/4,FE |
| 主要功能特性 | 靈活的設計：1U高盒式設備，支持臺式安裝、壁掛式安裝、室外安裝；支持多種供電方式，直流供電采用雙輸入端口方式，實現1：1保護；可以作為標準的TM設備、ADM設備和REG設備 保護機制：SNCP保護；DNI保護； |
| 尺寸（高*寬*深）mm | 44.5mm(高)×482.6mm(寬)×240mm(深) |
| 電源 | 220/110V AC,-48/-60V DC,＋24V DC |
| 最大功耗 | 30W |
| 工作環境 | 環境溫度-5 ℃～+50 ℃，相對濕度10%～90% |
