OptiX OSN1500光端機支持在沒有路由器的情況下，搭建同時承載TDM和分組業務的網絡，實現TDM業務和分組業務在基站與RNC之間的互通。

典型組網如圖1所示。

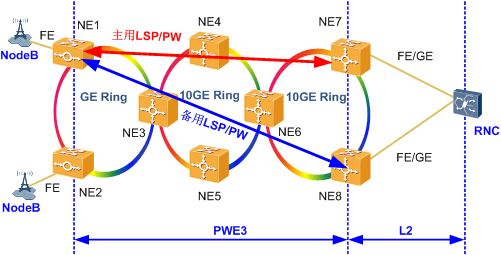

圖1 無路由器典型組網圖

如圖1所示，NE1和NE2通常為OptiX OSN1500或OptiX OSN500/OSN550設備；NE3/NE4/NE5/NE6通常為OptiX OSN580/OSN3500/OSN7500/7500 II設備；NE7/NE8通常為OptiX OSN7500/7500 II設備。

在接入層，來自基站的FE業務分別通過NE1和NE2匯聚到接入層的分組GE環，然后先后通過NE3和NE6匯聚到10GE的分組環，最后將業務傳輸?shù)絉NC。
