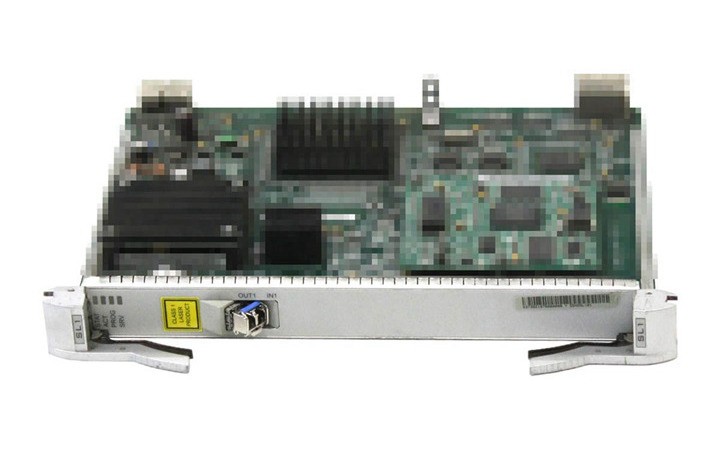

SSN1SL1A（簡稱SL1）STM-1光接口板，華為SL1A是實現1路STM-1光信號的接收和發送，完成STM-1信號的光電轉換、開銷字節的提取和插入處理，并上報線路上產生的告警。
華為SSN1SL1A光接口板屬于線路單板，可用在OSN3500/OSN2500/OSN1500系列設備上實現STM-1光信號的接收和發送。通過本單板，華為SL1A將接收到的光信號經O/E轉換后送往交叉?zhèn)?，同時交叉?zhèn)鹊碾娦盘?hào)經E/O轉換后發送出去，SDH線路單板可以在系統中與SLQ1、SLO1、SLT1光板組成環形網或鏈形網。SSN1SL1A 單板由光電轉換模塊、數據時鐘恢復單元、SDH 開銷處理模塊、邏輯控制模塊和電源模塊組成。
功能和特性
SL1A實現1路STM-1光信號的接收和發送，完成STM-1信號的光電轉換、開銷字節的提取和插入處理，并上報線路上產生的告警。
SL1A單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 接收和發送1路STM-1光信號。 |
| 光接口規格 | 支持I-1、S-1.1、L-1.1、L-1.2、Ve-1.2的標準光接口，其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建議。Ve-1.2的光接口為華為自定義標準。 |
| 光模塊規格 |
|
| 業務處理 | 支持VC-12/VC-3/VC-4業務。 |
| 開銷處理 |
|
| 告警和性能 | 提供豐富的告警和性能事件，便于設備的管理和維護。 |
| 保護方式 | 支持二纖復用段環保護、四纖復用段環保護、線性復用段保護、SNCP保護、SNCTP保護和SNCMP保護方式。 |
| 維護特性 |
|
面板
SL1A單板的面板上有單板指示燈、接口、條形碼和激光安全等級標簽。
面板圖

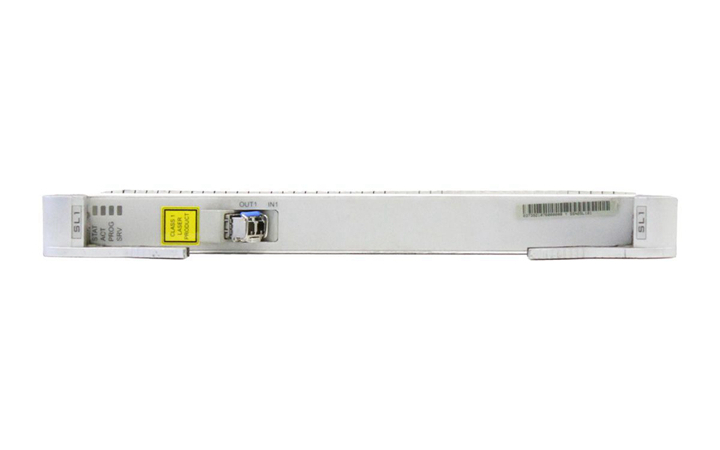

SL1A單板面板外觀圖如圖1所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
接口
SL1A單板的面板上共有1個光接口，接口類型和用途如表2所示。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| IN | LC | 接收光信號 |
| OUT | LC | 發送光信號 |
單板特性碼
單板特性碼即單板條形碼中位于單板名稱后面的編碼。SL1A的單板特性碼用于描述光接口的類型。
SL1A的單板特性碼與光接口類型之間的關系如表3所示。
| 單板 | 特性碼 | 光接口類型 |
|---|---|---|
| SSN1SL1A10 | 10 | S-1.1 |
| SSN1SL1A11 | 11 | L-1.1 |
| SSN1SL1A12 | 12 | L-1.2 |
| SSN1SL1A13 | 13 | Ve-1.2 |
| SSN1SL1A14 | 14 | I-1 |
| SSN1SL1A15 | 15 | S-1.1 |
| SSN1SL1A16 | 16 | L-1.1 |
| SSN1SL1A17 | 17 | L-1.2 |
| SSN1SL1A18 | 18 | Ve-1.2 |
| SSN1SL1A19 | 19 | I-1 |
| SSN1SL1A20 | 20 | S-1.1 |
| SSN1SL1A21 | 21 | L-1.1 |
| SSN1SL1A22 | 22 | L-1.2 |
技術指標
SL1A單板指標包含光接口指標、激光安全等級、機械指標和功耗。
接口指標
SL1A單板的光接口指標如表4所示。
| 類型 | 描述 |
|---|---|
| I-1 | 2km STM-1雙纖雙向光接口 |
| S-1.1 | 15km STM-1雙纖雙向光接口 |
| L-1.1 | 40km STM-1雙纖雙向光接口 |
| L-1.2 | 80km STM-1雙纖雙向光接口 |
| Ve-1.2 | 100km STM-1雙纖雙向光接口 |
激光安全等級
單板激光安全等級為CLASS 1，單板光口最大輸出光功率低于10dBm（10mW）。
機械指標
SL1A板的機械指標如下：
功耗
SL1A板在常溫（25C）條件下的最大功耗為17W。
