問題描述（故障現象）

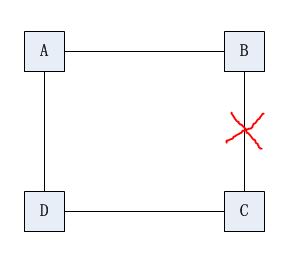

某運營商中興ZXMP S385設備組成的一個4點的10G環，站點順時針?lè)謩e為A、B、C、D四個網元，B-C之間的光纜發生中斷，B網元發生了復用段倒換，但是C網元發生倒換后立即返回，導致業務中斷。拓?fù)鋱D如下：

原因分析

1、數據配置問題。

2、交叉板問題。

3、光板問題。

4、版本問題。

解決方案

1、查看保護組配置數據，發現均正常。

2、檢查環上其他段落均未存在異常告警。

3、恢復B-C段落光纜后，業務恢復。

4、檢查K字節，發現D網元交叉板接收到的K字節異常，查詢A網元發給D網元的K字節是正常的，故障原因定位到A-D段落。

5、對B-C段落進行倒換演習，通過寄存器分別查詢B-C段落倒換演習狀態下，D網元對A網元方向的光板接收到的K字節及D網元交叉板接收的K字節，發現D網元的光板接收到的K字節正常，但是D網元自身交叉板接收到的K字節出現了異常，問題可以定位到是D網元的光板再向交叉板發送的K字節出現了問題，可以判斷是D網元的光板出現故障。

6、現場更換了D網元的光板后，重新倒換測試，均正常，故障解除。

7、單板寄回研發分析發現，D網元的光板內部硬件出現問題，導致改變了K字節，從而導致倒換異常。
