問題描述（故障現象）

兩纖雙向復用段環A到B發生光纜中斷，復用段保護組未發生倒換，導致業務中斷。查詢歷史保護倒換事件，倒換事件不正確。約1個小時光纜恢復后，業務恢復。

組網環境

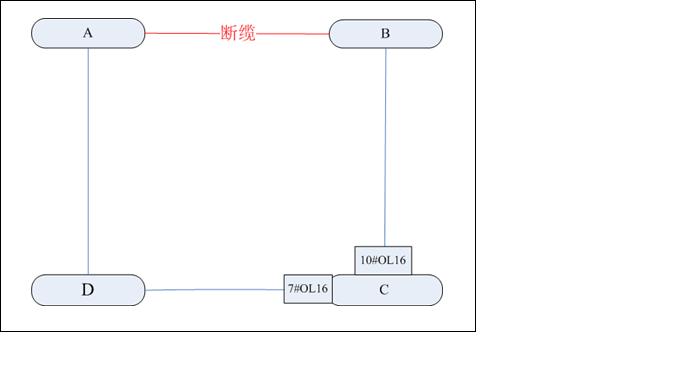

兩纖雙向復用段環A、B、C、D四個中興ZXMP S385網元。OL16組網。

原因分析

對于該兩纖雙向復用段環不倒換的問題，首先需要檢查復用段保護組配置是否正確。若排除，先要定位到故障網元，再判斷該網元光板和交叉板是否有故障，最后再檢查后背板。

解決方案

在不影響現網業務的情況下，判斷故障點。

檢測發現A到D這個跨段沒有配置業務。為了測試備用通道9-16AU。在這兩個點配通1-8個AU各一條2M連通的支路板落地的業務，進行環回測試定位。在A和D這個跨段插入MS-AIS告警，D網元支路板報增強型遠端缺陷指示告警。從A網元沿順時針的方向做OL16的9-16AU備用通道終端側和線路側環回。當環回到C的7#終端側環回時，告警不消失。之前的環回操作告警都可以消失。倒換業務到C這個點不通。判斷是該點的故障。由于C點只有一塊交叉板，更換一塊新的交叉板。再對C點的7#終端側環回時。告警消失。對復用段保護組四個跨段分別進行倒換測試，均正常。故障解決。

注意事項

分析定位故障點時，盡量使用不影響現網業務的方法，判斷故障點。選擇未配置業務的跨段做做環回測試，可以迅速定位故障點，然后再定位故障單板。

對于該兩纖雙向復用段環倒換失敗的問題，首先需要檢查復用段保護組配置是否正確。若排除，先要定位到故障網元，再對該判斷該網元光板和交叉板是否有故障。
