在分組域，可使用OptiX OSN3500設備部署二層網絡，通過路由器再連接到RNC側，可發揮路由器強大的三層處理能力，提升網絡的可擴展性。

業務承載

此解決方案有如下兩種業務承載：

針對TDM業務，采用單歸方式的SDH設備承載。

針對ETH+IP業務，OptiX OSN3500網絡內采用L2VPN，CX網絡內采用IP轉發或者L3VPN承載。

華為OSN3500網絡內采用E-Line或者E-LAN業務傳送，通過Native ETH與CX設備對接，CX設備終結二層VLAN上三層傳送。

組網介紹

與路由器混合組網的方式靈活，各個層次的設備類型選擇多樣：

接入層設備采用OptiX OSN1500、OptiX OSN500或者OptiX OSN550。

匯聚層設備采用OptiX OSN580、OptiX OSN3500、OptiX OSN7500或者OptiX OSN7500 II。

核心層設備采用OptiX OSN7500、OptiX OSN7500 II或者CX 600。

常用的組網類型有：

三角形組網

典型三角形組網如圖1所示。此組網下，在華為OSN3500接入設備和匯聚設備間啟用MPLS Tunnel/PW APS，OSN3500設備與CX設備間分別采用LAG與E-T runk對接協同保護中間鏈路。

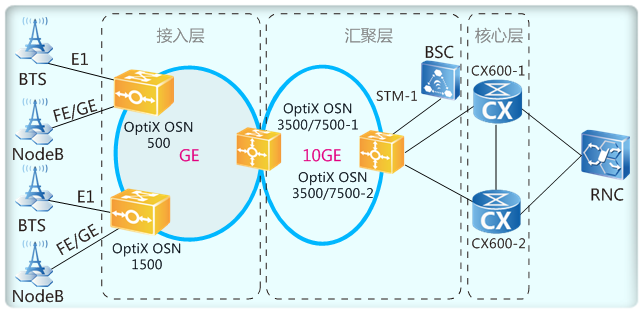

圖1 三角形組網

口字形組網

典型口字形組網如圖2所示。此組網下，在基站接入的華為OSN3500設備上配置同源異宿MPLS Tunnel/PW APS，主備Tunnel/PW分別終結于與CX設備對接的兩臺OptiX OSN設備上。與CX設備連接的OSN3500設備采用E-LAN與CX設備的VRRP協同保護鏈路和設備。匯聚層的設備實現雙歸，能夠很好地降低匯聚層和核心層的設備故障帶來的風險。

圖2 口字形組網
