問題描述（故障現象）

中興ZXMP S330單板和SED單板對接詳細步驟

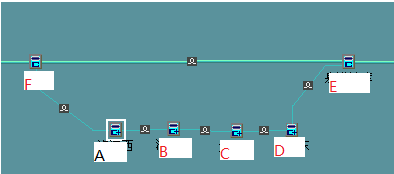

組網環境

原因分析

資料一般都是針對某塊單板的維護手冊，對于不同單板之間的業務對接，一般沒有詳盡的描述。下面針對點到點的業務配置，詳細截圖描述。

解決方案

1.設置A網元的SFE單板的屬性，只截圖必配項

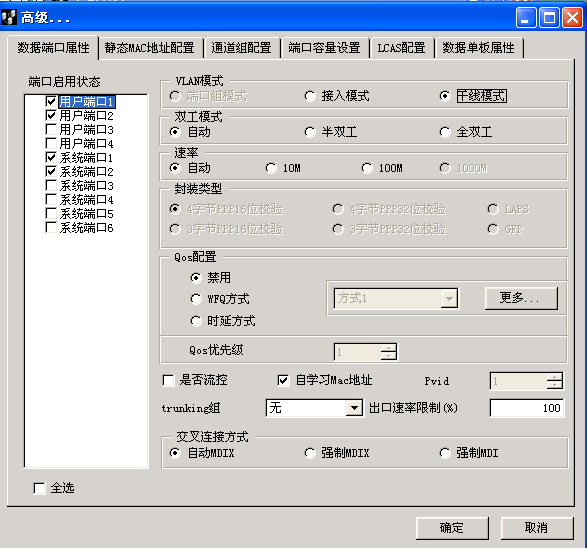

啟用相應用戶和系統口，VLAN模式

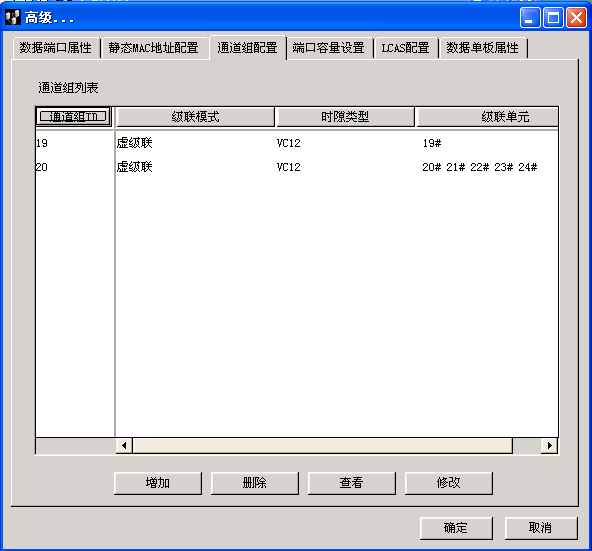

通道組配置

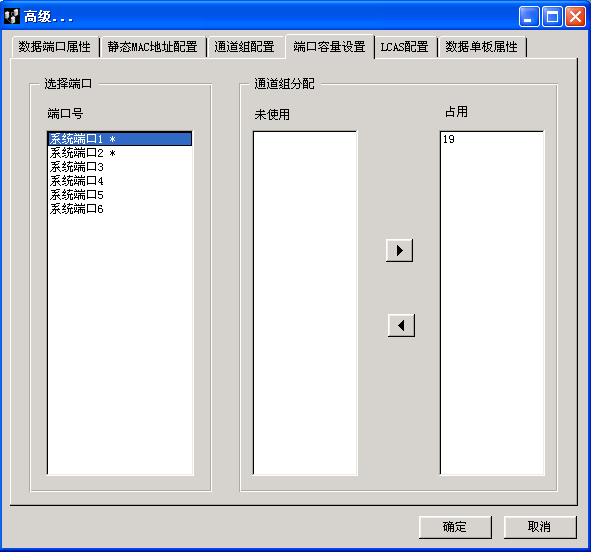

端口容量設置，把時隙綁定到相應的系統口

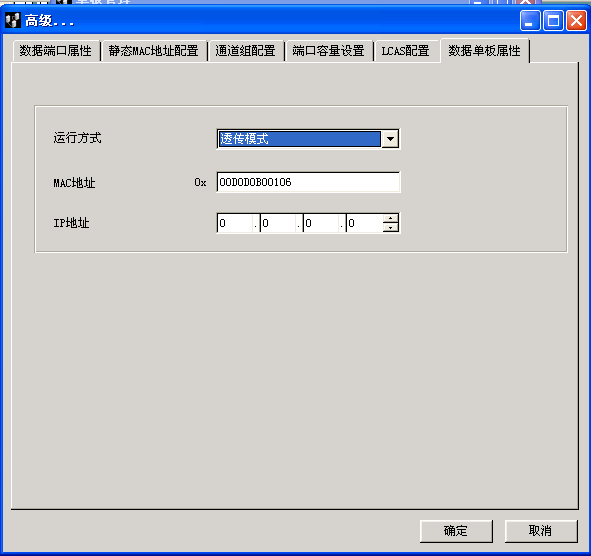

數據單板屬性

時隙交叉，把SFE對應時隙交叉到相應光板空余時隙上，兩邊光板AUG要對應，截圖略；

2.SED單板配置按照點對點配置即可，單板維護手冊很詳細。
