問題描述（故障現象）

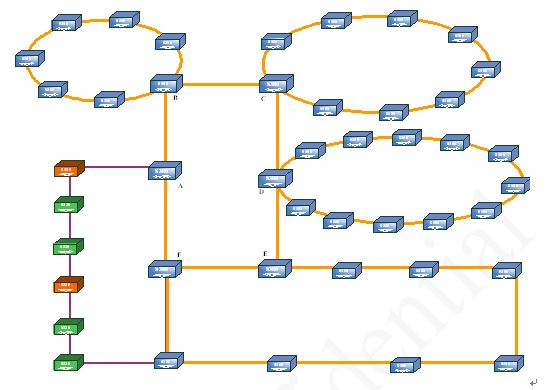

某市本地網核心環（B—C—D—E—F—A）網元之間的公務都不通，網絡結構拓?fù)鋱D如下所示:

原因分析

從網絡結構拓?fù)鋱D可以看出，核心環上的每個網元都有多個光連接，那么就可能多個方向通公務，因此公務成環很可能是核心環公務不通的主要原因。

解決方案

首先檢查每個環是否設置了公務控制點，同時按照從鏈到環的思路進行處理。首先將F、A站點其余光方向都切斷公務（這個可以選擇相應的光板，然后在單板屬性高級里面進行設置，設置該光板不支持公務即可。），只保持F—A支持公務，設置完成后，撥打公務電話，發現F—A的公務電話可以撥通。按照以上方法，逐個網元依次推進，最后整個核心環的公務都可以打通。在處理問題過程中，最終發現C、D所帶的兩個匯聚環公務控制點設置有問題，因?yàn)檫@兩個匯聚環有很多虛網元（創建虛網元是為了網絡拓?fù)鋱D好看，實際光連接是連接在實網元的設備上），從網絡拓?fù)鋱D上看公務沒有成環，但實際物理環的公務成環了，因此重新設置這兩個環的公務控制點，使實際的物理環公務不成環，公務就可以通了。

注意事項

處理公務問題，首先要考慮公務是否成環，其次再考慮是否是公務板的問題。而判斷是否是由于公務成環引起公務不通，那么就首先讓公務破環，按照鏈狀組網進行檢查，最后成環檢查，這樣就很容易定位故障。
